Решётка противотуманной фары Lifan X60 FL: восстановление по образцу
Тонкие грани, сложная сшивка сканов и проверка креплений на напечатанной копии.
Автор: Фанир Кильмухаметов · Редакция для сайта: 20.10.2026
Задача

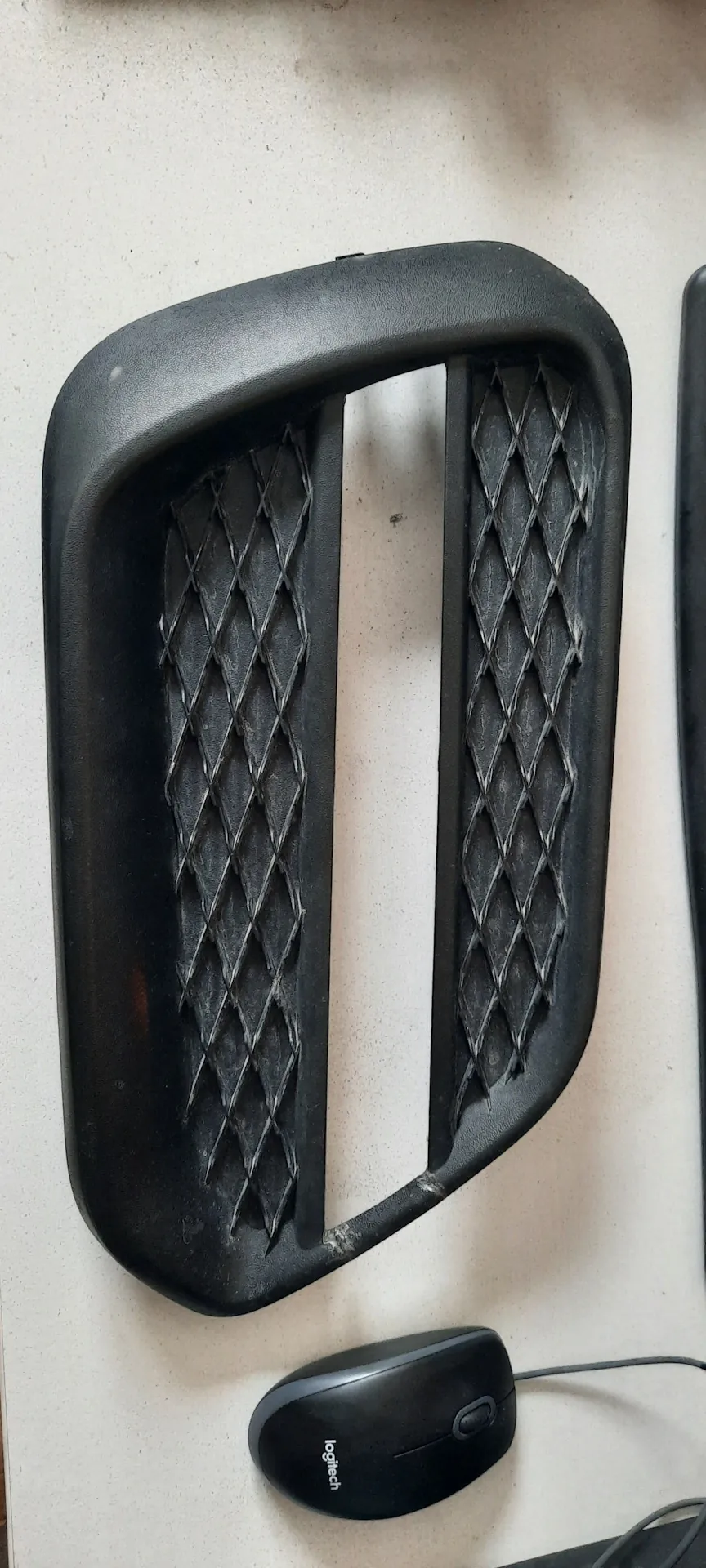

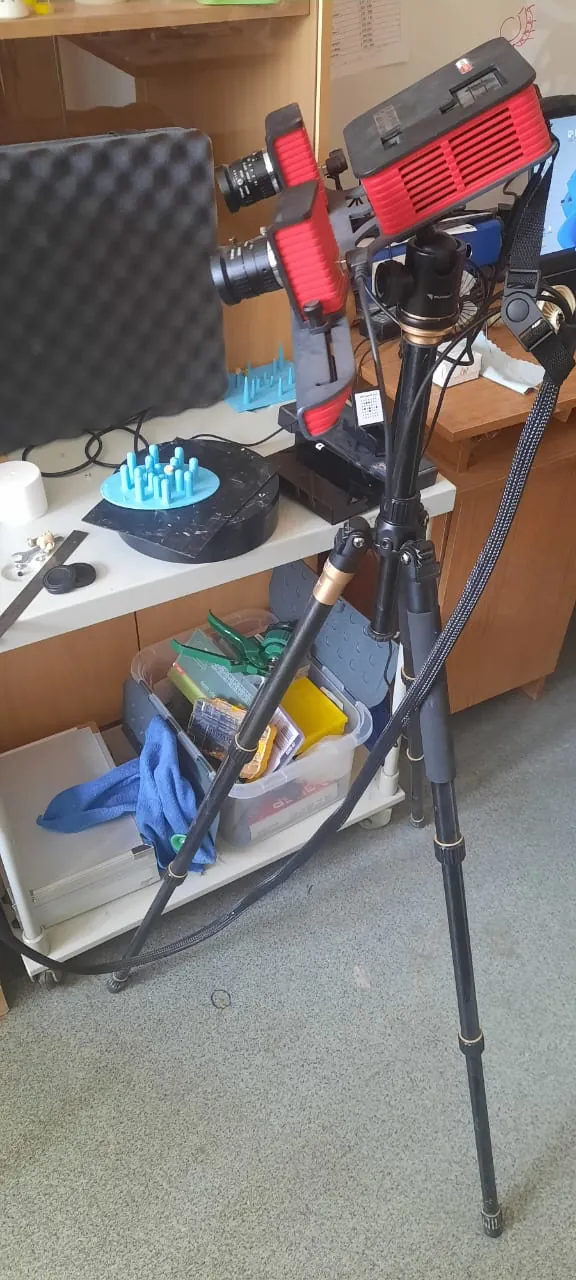

Нужно было сделать копию решётки противотуманной фары Lifan X60 FL по предоставленному образцу. Для получения исходной геометрии я использовал оптический 3D-сканер.
Сканирование тонких элементов
Тонкие грани считывались плохо. Пришлось применять матирующее покрытие и объекты привязки. Две стороны сканировались отдельно; объединение и исправление геометрии потребовали ручной работы.
Печать и ошибки
Деталь печаталась вертикально. Из-за засорения сопла процесс пришлось делить на этапы. Во время одной из попыток я обнаружил, что модель не была отзеркалена. Этот опыт подчёркивает, насколько важна проверка ориентации до запуска печати.
Сборка и результат
Клипсы изготовил отдельно, а саму решётку собрал из двух половин. При установке потребовался дополнительный саморез. Значит, крепления ещё нуждались в доработке: полученный образец позволил увидеть, что именно следует изменить в следующей версии.
